Прибор обеспечивает измерение среднеквадратического значения силы переменного тока в рельсовых цепях в соответствии с данными, приведенными в таблице: без учета пауз в кодовых посылках для частот 25; 50; 75 Гц; с учетом пауз на фиксированных частотах в диапазоне 175 - 5555 Гц.

Контроль наличия кодовой последовательности осуществляется с помощью светодиодного индикатора.

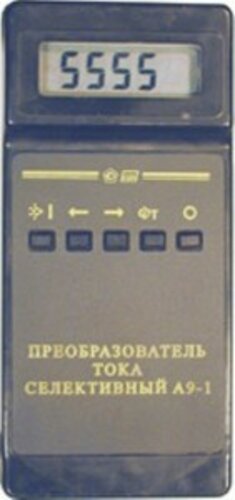

Преобразователь А9-1 предназначен для измерения силы переменного тока на фиксированных частотах в рельсовых цепях железных дорог.

Основные технические характеристики прибора А9-1:

Частота входного сигнала, Гц:
затухание на частоте соседнего канала, дБ, не менее:
25 + 0,25 20 дБ;
50 ± 0,5 20 дБ;
75 ± 0,75 20 дБ;
175 ±2 26 дБ;
420 ±2 20 дБ;
480 ±2 20 дБ;
580 ±3 26 дБ;
720 ±4 20 дБ;
780 ±4 20 дБ;
4545 ± 10 20 дБ;
5000 ±10 20 дБ;
5555 ± 10 20 дБ.

Предел допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока кодовой последовательности в рельсовой цепи не превышает:
±(10 % 1х + 2 ед.мл.р.) на частотах настройки 175-5555 Гц;
±(5 %1х +2 ед.мл.р.) на частотах настройки 25; 50; 75 Гц.

Сигналы рельсовых цепей частотой 25; 50; 75 Гц имеют амплитудную модуляцию с длительностью модулирующих импульсов не менее 100 мс, частотой 420-5555 Гц -амплитудную (тональную) с частотой модулирующего сигнала 8 или 12 Гц.

Прибор имеет подсветку шкалы.

Зарядное устройство, входящее в комплект поставки прибора, обеспечивает ток заряда аккумуляторов не менее 210 мА в течение 3 ч при питании его от сети напряжением (220 ±22) В частотой (50 ±1) Гц.

После включения прибора индицируется напряжение питания автономного источника.

Прибор имеет индикацию разряда аккумуляторов и автоматическое отключение питания.

Время установления показаний не превышает 4 с.

Рабочие условия эксплуатации:
температура окружающего воздуха: от -30 °С до +50 °С;
относительная влажность: до 90 % при температуре до 30 °С;
атмосферное давление: 460-800 мм рт.ст.;
напряжение питания: 3 - 4,8 В от автономного источника (три пальчиковых аккумулятора).

Сила тока, потребляемая прибором от аккумуляторной батареи, не более 50 мА.

Масса прибора не превышает 0,8 кг.

Наработка на отказ не менее 30000 ч.

Рекомендуемая замена: В7-63/1
Масса: 0,8 кг.
Габариты: 190х90х45 мм.
